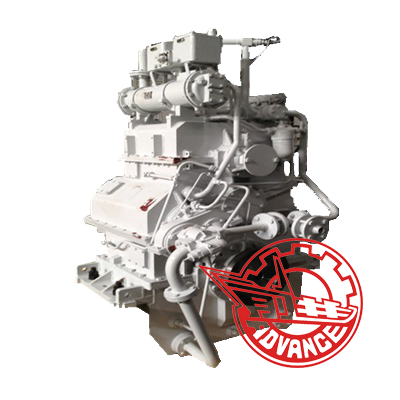

产品介绍: GCS/GCST/GCSE系列船用齿轮箱采用1级减速,输入输出垂直异中心,运转方向相反,具有离合减速功能,输出前端可以安装CPP进油的配油器。上方可以带辅助功率输出(PTO)。
技术参数:
产品型号 | 输入转速 | 减速比 | 传递能力 | 额定推力 | 中心距 |
GCS320 | 400-1800 | 1.9688 | 0.537 | 100 | 320 |
2.5185 | |||||
2.9583 | |||||
3.5238 | |||||
4.0 | |||||
GCST5 | 400-1800 | 4.5 | 0.537 | 120 | 445 |
5 | |||||
5.55 | |||||
5.947 | |||||
GCSE5 | 400-1800 | 名义 | 0.537 | 170 | 570 |
GCSE5A | 400-1800 | 6.42 | 0.537 | 175 | 475 |
GCS350 | 400-1800 | 2.0 | 0.684 | 113 | 350 |
2.5566 | |||||
3.0 | |||||
3.5714 | |||||
4.0526 | |||||
GCST6 | 400-1800 | 4.5 | 0.684 | 140 | 480 |
5 | |||||
5.55 | |||||
5.947 | |||||
GCSE6 | 400-1800 | 名义 | 0.684 | 200 | 615 |
GCS390 | 400-1800 | 2.0323 | 0.919 | 140 | 390 |
2.4815 | |||||
2.9167 | |||||
3.4762 | |||||
3.9474 | |||||
GCS390A | 400-1800 | 2 | 0.919 | 140 | 450 |
2.48 | |||||
3 | |||||
3.5 | |||||
4.414 | |||||
4.684 | |||||
GCST9 | 400-1800 | 4.5 | 0.919 | 220 | 545 |
5 | |||||
5.55 | |||||
5.947 | |||||
GCSE9 | 400-1800 | 名义 | 0.919 | 270 | 700 |
GCS410 | 400-1600 | 2.0 | 1.169 | 175 | 410 |
2.5357 | |||||
2.960 | |||||
3.50 | |||||
3.95 | |||||
GCST11 | 400-1600 | 4.52 | 1.169 | 220 | 570 |
5.043 | |||||
5.52 | |||||
5.95 | |||||
GCSE11 | 400-1600 | 名义 | 1.169 | 270 | 735 |
GCS450 | 400-1600 | 1.9730 | 1.573 | 220 | 455 |
2.5484 | |||||
2.9286 | |||||
3.5833 | |||||
4.0 | |||||
GCST15 | 400-1600 | 4.464 | 1.573 | 270 | 630 |
5.08 | |||||
5.458 | |||||
5.955 | |||||
GCST20 | 400-1400 | 4.5 | 2.051 | 284 | 680 |
5 | |||||
5.5 | |||||
6 | |||||
GCSE15 | 400-1600 | 名义 | 1.573 | 300 | 810 |
GCS490 | 400-1400 | 2.0323 | 2.051 | 270 | 490 |
2.4815 | |||||
3.0870 | |||||
3.4762 | |||||
3.9474 | |||||
GCSE20 | 400-1400 | 名义 | 2.051 | 350 | 875 |
GCS535 | 400~1800 | 5.0526 | 0.98 | 270 | 535 |
GCS535B | 400~1800 | 4.7 | 0.98 | 270 | 535 |
GCS540 | 400-1200 | 1.9714 | 2.647 | 284 | 540 |
2.4667 | |||||
3.0 | |||||
3.5217 | |||||
3.9524 | |||||
GCST26 | 400-1200 | 4.577 | 2.647 | 350 | 750 |
5.042 | |||||
5.59 | |||||
5.952 | |||||
GCSE26 | 400-1200 | 名义 | 2.647 | 400 | 960 |
GCS590 | 400-1200 | 1.9714 | 3.448 | 360 | 590 |
2.4667 | |||||
3.0 | |||||
3.5217 | |||||
3.9524 | |||||
GCS600 | 400-1200 | 3.077 | 4.1625 | 360 | 600 |
GCST33 | 400-1200 | 4.542 | 3.448 | 540 | 820 |
5.045 | |||||
5.6 | |||||
5.947 | |||||
GCST34 | 400-1200 | 5.33 | 3.448 | 450 | 860 |
GCSE33 | 400-1200 | 名义 | 3.448 | 550 | 1055 |
GCS660 | 400-1200 | 2.0 | 4.625 | 540 | 668 |
2.536 | |||||
2.96 | |||||
3.5 | |||||
3.95 | |||||
GCST44 | 400-1200 | 4.52 | 4.625 | 700 | 924 |
5.0 | |||||
5.5714 | |||||
5.96 | |||||
GCSE44 | 400-1200 | 名义 | 4.625 | 800 | 1185 |
GCS700B | 400-1200 | 2.000 | 4.744 | 450 | 700 |
2.5517 | |||||
3.000 | |||||
3.5217 | |||||
4.000 | 4.623 | ||||
4.4737 | 4.183 | ||||
GCS740A | 400-1200 | 2.92857 | 4.625 | 450 | 740 |
GCS750 | 300-900 | 1.9714 | 6.99 | 700 | 750 |
2.4667 | |||||
3.0 | |||||
3.5217 | |||||
3.9524 | |||||
GCST66 | 300-900 | 4.4815 | 6.99 | 1000 | 1064 |
4.96 | |||||
5.4348 | |||||
6.0 | |||||
GCS760 | 300-900 | 1.941 | 8.111 | 750 | 768 |
2.536 | |||||
3.0 | |||||
3.5 | |||||
3.95 | |||||
GCS780 | 400-1200 | 2~4.85 | 4.625 | 450 | 780 |
GCST77 | 300-900 | 4.5 | 8.111 | 1000 | 1100 |
5 | |||||
5.5 | |||||
6 | |||||
GCS850 | 300-800 | 1.9714 | 9.6 | 800 | 855 |
2.4667 | |||||
3.0 | |||||
3.5217 | |||||
3.9524 | |||||
GCST91 | 300-800 | 4.5 | 9.6 | 1000 | 1190 |
5 | |||||
5.5 | |||||
6 | |||||
GCS900 | 200-800 | 2.0 | 11.282 | 980 | 900 |
2.5172 | |||||
3.08 | |||||
3.4348 | |||||
4.1 | |||||
GCST108 | 200-800 | 4.5 | 11.282 | 1400 | 1230 |
5 | |||||
5.5 | |||||
6 | |||||
GCS880 | 200-650 | 2.0 | 12.063 | 1000 | 880 |
2.5357 | |||||
2.960 | |||||
3.50 | |||||
3.95 | |||||
GCST115 | 200-650 | 4.5 | 12.063 | 1400 | 1260 |
5 | |||||
5.5 | |||||
6 | |||||
GCS950 | 200-650 | 2 | 14 | 1200 | 965 |
2.536 | |||||
2.96 | |||||
3.5 | |||||
3.95 | |||||
GCST135 | 200-650 | 4.5 | 14 | 1400 | 1350 |
5 | |||||
5.5 | |||||
6 | |||||
GCS1000 | 200-560 | 2.0 | 17.7143 | 1400 | 1018 |
2.5357 | |||||
2.960 | |||||
3.50 | |||||
3.95 |
应用领域:
GCS/GCST/GCSE系列船用齿轮箱广泛应用于散货船、油船、集装箱船、远洋渔船等。
应用案列:

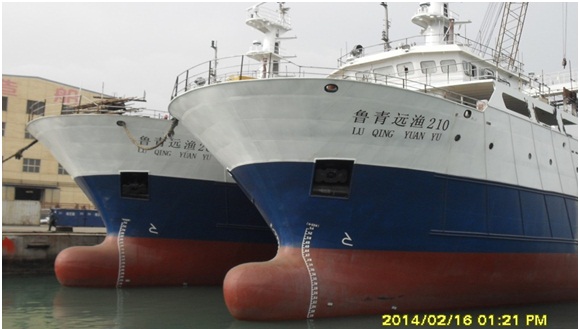

配GCST33A齿轮箱的远洋艉滑道冷冻拖网渔船

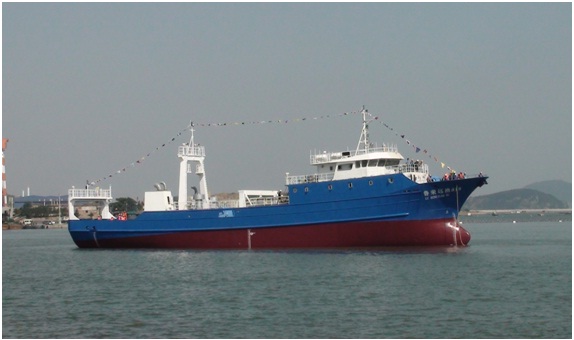

配GCST44A齿轮箱的变水层远洋拖网渔船

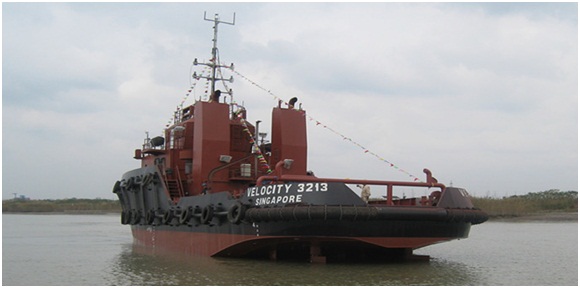

配GCS450齿轮箱的3200HP拖轮

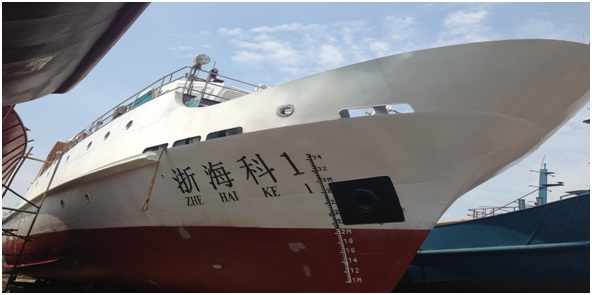

配GCS320齿轮箱的海洋调查船
技术支持: 注:如有需求,用户可特殊订购特殊速比的产品。
技术咨询电话:+86-13816230777
